[클라우드] 12.Kubernetes Helm 사용하기

Helm Ovierview

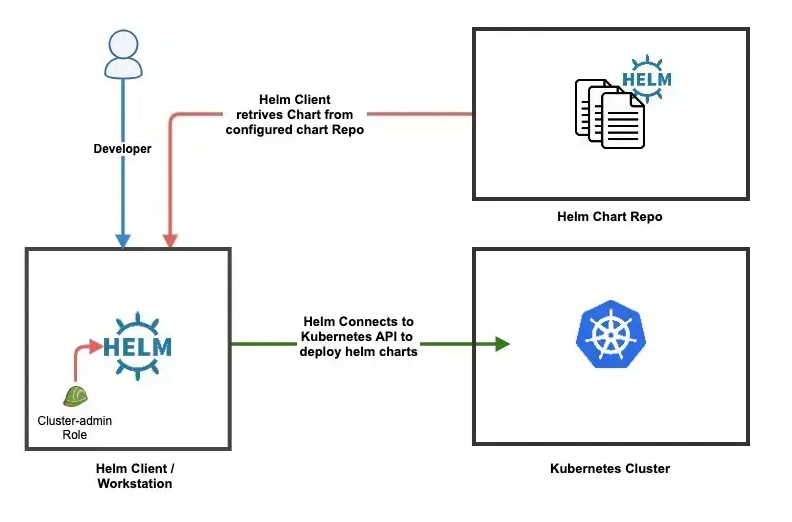

쿠버네티스에서는 Helm이라고 하는 Package Managing Tool이 있습니다. 이 툴은 node.js의 npm과 유사하게 Kuberentes의 Package를 배포 가능하게 하는 Tool 입니다. 이 Helm의 구조를 보면 아래와 같습니다.

​

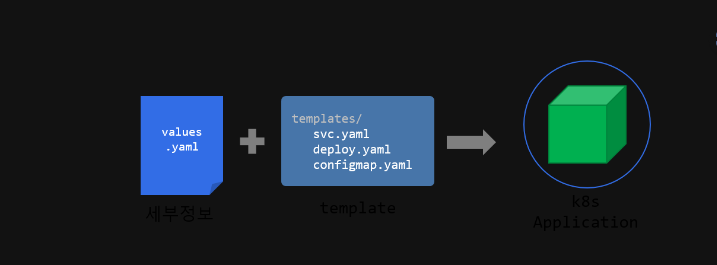

Helm은 Chart 라고 부르는 Package Format을 사용하게 되는데, 이 Chart는 Kubernetes의 Resource들을 정의하는 파일들의 집합입니다. yaml + templates = helm이라고 생각을 하시면 될것 같습니다.

​

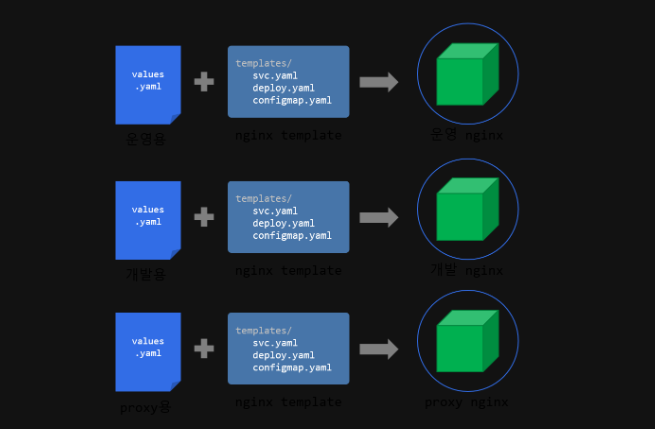

Helm에서는 Packing된 아카이브를 helm chart라 부릅니다. helm chart는 templates과 value.yaml파일로 구성이 되는데 . 이 두개의 조합으로 하나의 패키지를 만들어 쿠버네티스 클러스터 상에 배포가 되게 됩니다.

Helm을 통해 할수 있는 일을 보면 아래와 같습니다.

• 새로운 Chart를 생성 가능
• Chart들을 통해 Chart 아카이프 (tgz) 파일을 생성할 수 있습니다.
• Chart들이 저장된 Repositories와 상호작용(가져오기 등)을 할 수 있습니다.
• Chart들을 Kubernetes Cluster에 설치/제거 할 수 있습니다.
• Helm을 통해 설치된 Chart들에 대한 Release Cycle을 관리할 수 있습니다.

​

그럼 이제 Helm을 구성하는 3가지 개념을 살펴 봅시다.

• Chart : Helm의 package 이며, Kubernetes Cluster에서 application, service 등을 동작 시키는 resource들을 포함하고 있음
• Repository : Chart (Kubernetes Package) 들이 모아지고, 공유되는 저장소
• Release : Chart의 Instance이며, 하나의 Chart는 동일한 Cluster에 여러번 설치될 수 있고, 각각 설치될 때마다 새로운 release 가 생성

​

Chart 의 내부 구조

Charts

Chart는 디렉토리 내부에 파일들으로 구성이 되고. 디렉토리 이름이 Chart의 이름이 됩니다.

예를들어, WordPress라는 Chart는 wordpress/ 디렉토리에 저장이 되고, 그 구조는 아래와 같습니다.

wordpress/ Chart.yaml # A YAML file containing information about the chart LICENSE # OPTIONAL: A plain text file containing the license for the chart README.md # OPTIONAL: A human-readable README file values.yaml # The default configuration values for this chart values.schema.json # OPTIONAL: A JSON Schema for imposing a structure on the values.yaml file charts/ # A directory containing any charts upon which this chart depends. crds/ # Custom Resource Definitions templates/ # A directory of templates that, when combined with values, # will generate valid Kubernetes manifest files. templates/NOTES.txt # OPTIONAL: A plain text file containing short usage notes

Helm 은 Chart/ 디렉토리와 templates/ 디렉토리와 지정된 파일명을 사용을 합니다.

​

그럼 chart.yaml 파일에 대해서 알아 봅시다. chart.yamll파일은 chart의 필수적인 파일 입니다.

그 내용을 보면 아래와 같습니다.

​

Chart.yaml 파일의 구성 요소

apiVersion: The chart API version (required) name: The name of the chart (required) version: A SemVer 2 version (required) kubeVersion: A SemVer range of compatible Kubernetes versions (optional) description: A single-sentence description of this project (optional) type: The type of the chart (optional) keywords: - A list of keywords about this project (optional) home: The URL of this projects home page (optional) sources: - A list of URLs to source code for this project (optional) dependencies: # A list of the chart requirements (optional) - name: The name of the chart (nginx) version: The version of the chart ("1.2.3") repository: (optional) The repository URL ("https://example.com/charts") or alias ("@repo-name") condition: (optional) A yaml path that resolves to a boolean, used for enabling/disabling charts tags: # (optional) - Tags can be used to group charts for enabling/disabling together import-values: # (optional) - ImportValues holds the mapping of source values to parent key to be imported. Each item can be a string or pair of child/parent sublist items. alias: (optional) Alias to be used for the chart. Useful when you have to add the same chart multiple times maintainers: # (optional) - name: The maintainers name (required for each maintainer) email: The maintainers email (optional for each maintainer) url: A URL for the maintainer (optional for each maintainer) icon: A URL to an SVG or PNG image to be used as an icon (optional). appVersion: The version of the app that this contains (optional). Needn't be SemVer. Quotes recommended. deprecated: Whether this chart is deprecated (optional, boolean) annotations: example: A list of annotations keyed by name (optional).

Templates 파일

Helm Chart의 Template들은 Go template language로 작성이 되고, 다양한 template funtion들을 제공 합니다. 이런 Template 파일들은 Chart의 template/ 디렉토리에 저장됩니다. Helm이 Chart를 Rendering할 때, 해당 디렉토리 내의 모든 파일들이 template engine으로 전달이 됩니다.

​

Template이 사용하는 Value들은 두가지 방법에 의해 전달이 가능합니다. 그 방법은 아래와 같습니다.

• Chart 개발자가 values.yaml파일을 사용하는 경우, chart 내에 포함시켜 제공, 이 파일은 default value를 포함하고 있습니다.
• Chart 사용자가 별도의 yaml파일을 사용하는 경우, helm install 명령을 통해 사용합니다.

만약 사용자가 custom value를 사용하는 경우, 이 value는 chart 내에 있는 values.yaml의 value를 override 합니다.

​

그럼 templates 파일의 예를 살펴 보겠 습니다.

apiVersion: apps/v1 kind: Deployment metadata: name: {{ include "sample.fullname" . }} labels: {{- include "sample.labels" . | nindent 4 }} spec: {{- if not .Values.autoscaling.enabled }} replicas: {{ .Values.replicaCount }} {{- end }} selector: matchLabels: {{- include "sample.selectorLabels" . | nindent 6 }} template: metadata: {{- with .Values.podAnnotations }} annotations: {{- toYaml . | nindent 8 }} {{- end }} labels: {{- include "sample.selectorLabels" . | nindent 8 }} spec: {{- with .Values.imagePullSecrets }} imagePullSecrets: {{- toYaml . | nindent 8 }} {{- end }} serviceAccountName: {{ include "sample.serviceAccountName" . }} securityContext: {{- toYaml .Values.podSecurityContext | nindent 8 }} containers: - name: {{ .Chart.Name }} securityContext: {{- toYaml .Values.securityContext | nindent 12 }} image: "{{ .Values.image.repository }}:{{ .Values.image.tag | default .Chart.AppVersion }}" imagePullPolicy: {{ .Values.image.pullPolicy }} ports: - name: http containerPort: 80 protocol: TCP livenessProbe: httpGet: path: / port: http readinessProbe: httpGet: path: / port: http resources: {{- toYaml .Values.resources | nindent 12 }} {{- with .Values.nodeSelector }} nodeSelector: {{- toYaml . | nindent 8 }} {{- end }} {{- with .Values.affinity }} affinity: {{- toYaml . | nindent 8 }} {{- end }} {{- with .Values.tolerations }} tolerations: {{- toYaml . | nindent 8 }} {{- end }}

value.yaml 파일 살펴 보기

그럼 이제 value.yaml 파일을 살펴 보겠 습니다. 아래는 value.yaml 파일의 예입니다.

# Default values for sample. # This is a YAML-formatted file. # Declare variables to be passed into your templates. ​ replicaCount: 1 ​ image: repository: nginx pullPolicy: IfNotPresent # Overrides the image tag whose default is the chart appVersion. tag: "" ​ imagePullSecrets: [] nameOverride: "" fullnameOverride: "" ​ serviceAccount: # Specifies whether a service account should be created create: true # Annotations to add to the service account annotations: {} # The name of the service account to use. # If not set and create is true, a name is generated using the fullname template name: "" ​ podAnnotations: {} ​ podSecurityContext: {} # fsGroup: 2000 ​ securityContext: {} # capabilities: # drop: # - ALL # readOnlyRootFilesystem: true # runAsNonRoot: true # runAsUser: 1000 ​ service: type: ClusterIP port: 80 ​ ingress: enabled: false className: "" annotations: {} # kubernetes.io/ingress.class: nginx # kubernetes.io/tls-acme: "true" hosts: - host: chart-example.local paths: - path: / pathType: ImplementationSpecific tls: [] # - secretName: chart-example-tls # hosts: # - chart-example.local ​ resources: {} # We usually recommend not to specify default resources and to leave this as a conscious # choice for the user. This also increases chances charts run on environments with little # resources, such as Minikube. If you do want to specify resources, uncomment the following # lines, adjust them as necessary, and remove the curly braces after 'resources:'. # limits: # cpu: 100m # memory: 128Mi # requests: # cpu: 100m # memory: 128Mi ​ autoscaling: enabled: false minReplicas: 1 maxReplicas: 100 targetCPUUtilizationPercentage: 80 # targetMemoryUtilizationPercentage: 80 ​ nodeSelector: {} ​ tolerations: [] ​ affinity: {}

이런 기본 value.yaml에서 제공하는 값 말고 별도의 값을 사용하고 싶으면 별도의 yaml 파일을 만들어 chart를 설치할때 사용을 하면 됩니다.

​

values.yaml 로 정의된 value들은 template 에서는 .Values object를 통해 접근 할 수 있습니다. 위의 예에서 service type은 .Values.service.type으로 접근 할 수 있습니다. Chart에 포함되는 values.yaml 파일의 이름은 변경할 수 없으며, helm 명령과 함께 지정할 수 있는 별도의 yaml 파일명은 어떤 것이든 생성 가능 합니다.

​

Helm 설치하기

Helm을 설치 하기 위해 Master Node에서 아래 명령을 통해 Helm을 설치 하고 설치된 버전을 확인 합니다.

root@master-VirtualBox:~# curl https://raw.githubusercontent.com/helm/helm/master/scripts/get-helm-3 > get_helm.sh % Total % Received % Xferd Average Speed Time Time Time Current Dload Upload Total Spent Left Speed 100 11156 100 11156 0 0 38075 0 --:--:-- --:--:-- --:--:-- 38075 ​ root@master-VirtualBox:~# chmod 700 get_helm.sh root@master-VirtualBox:~# ./get_helm.sh Downloading https://get.helm.sh/helm-v3.9.2-linux-amd64.tar.gz Verifying checksum... Done. Preparing to install helm into /usr/local/bin helm installed into /usr/local/bin/helm ​ root@master-VirtualBox:~# helm version version.BuildInfo{Version:"v3.9.2", GitCommit:"1addefbfe665c350f4daf868a9adc5600cc064fd", GitTreeState:"clean", GoVersion:"go1.17.12"}

Helm 명령어 알아보기

우선 아래 명령을 사용해서 repositry를 추가해 줍니다.

root@master-VirtualBox:~# helm repo add bitnami https://charts.bitnami.com/bitnami "bitnami" has been added to your repositories

두번째 명령어인 Helm search 명령어는 chart를 검색하기 위한 command 이며, 두가지 소스 유형을 검색할 수 있습니다.

• helm search hub는 여러 저장소들에 있는 helm chart를 포괄하는 Artifact Hub에서 검색합니다.
• helm search repo는 helm repo add를 사용하여 로컬 helm client에 추가된 저장소에서 검색합니다.

​

wordpress의 chart를 검색해 봅시다.

root@master-VirtualBox:~# helm search hub wordpress URL CHART VERSION APP VERSION DESCRIPTION https://artifacthub.io/packages/helm/kube-wordp... 0.1.0 1.1 this is my wordpress package https://artifacthub.io/packages/helm/bitnami-ak... 15.0.14 6.0.1 WordPress is the world's most popular blogging ... https://artifacthub.io/packages/helm/bitnami/wo... 15.0.14 6.0.1 WordPress is the world's most popular blogging ... https://artifacthub.io/packages/helm/sikalabs/w... 0.2.0 Simple Wordpress https://artifacthub.io/packages/helm/groundhog2... 0.6.2 6.0.1-apache A Helm chart for Wordpress on Kubernetes https://artifacthub.io/packages/helm/riftbit/wo... 12.1.16 5.8.1 Web publishing platform for building blogs and ... https://artifacthub.io/packages/helm/camptocamp... 0.6.10 4.8.1 Web publishing platform for building blogs and ... https://artifacthub.io/packages/helm/mcouliba/w... 0.1.0 1.16.0 A Helm chart for Kubernetes

이제 검색한 chart들 중 하나를 설치해 보겠습니다. 사용 방법은 아래와 같습니다 .

helm install 'release명' 'chart명'

​

그럼 검색된 chart 중 하나를 설치해 보겠 습니다.

root@master-VirtualBox:~# helm install my-wordpress bitnami/wordpress NAME: my-wordpress LAST DEPLOYED: Tue Aug 9 13:55:08 2022 NAMESPACE: default STATUS: deployed REVISION: 1 TEST SUITE: None NOTES: CHART NAME: wordpress CHART VERSION: 15.0.14 APP VERSION: 6.0.1

helm을 통해 chart를 설치를 하면 바로 deploy가 진행이 됩니다.

생성된 resource들을 아래 명령을 통해 확인해 봅시다.

root@master-VirtualBox:~# kubectl get all NAME READY STATUS RESTARTS AGE pod/my-wordpress-64d77cb56f-nmvpw 0/1 Pending 0 2m47s pod/my-wordpress-mariadb-0 0/1 Pending 0 2m47s pod/wordpress-6cffd787fd-wws7s 0/1 CrashLoopBackOff 38 (4m11s ago) 20h pod/wordpress-mysql-5b9c9bc7bb-2ps92 0/1 Pending 0 20h ​ NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 4d20h service/my-wordpress LoadBalancer 10.110.229.24 192.168.72.103 80:31992/TCP,443:30739/TCP 2m47s service/my-wordpress-mariadb ClusterIP 10.105.114.217 <none> 3306/TCP 2m47s service/wordpress NodePort 10.111.106.227 <none> 8080:30019/TCP 20h service/wordpress-mysql ClusterIP None <none> 3306/TCP 20h ​ NAME READY UP-TO-DATE AVAILABLE AGE deployment.apps/my-wordpress 0/1 1 0 2m47s deployment.apps/wordpress 0/1 1 0 20h deployment.apps/wordpress-mysql 0/1 1 0 20h ​ NAME DESIRED CURRENT READY AGE replicaset.apps/my-wordpress-64d77cb56f 1 1 0 2m47s replicaset.apps/wordpress-6cffd787fd 1 1 0 20h replicaset.apps/wordpress-mysql-5b9c9bc7bb 1 1 0 20h ​ NAME READY AGE statefulset.apps/my-wordpress-mariadb 0/1 2m47s root@master-VirtualBox:~# ​

helm을 통해 설치된 package를 삭제를 하려면 아래의 명령을 사용해서 삭제를 하면 됩니다.

root@master-VirtualBox:~/wordpress# helm uninstall my-wordpress release "my-wordpress" uninstalled

​

upgrade를 할때에는 helm upgrade명령을 사용하여 업데이트를 하면 됩니다.

​

나만의 chart를 생성하고 싶은 경우에는 아래와 같이 create 명령을 하고 필요한 파일을 수정 후 helm install을 이용해 설치를 진행 하면 됩니다.

oot@master-VirtualBox:~/wordpress# helm create mychart root@master-VirtualBox:~/wordpress# tree mychart/ mychart/ ├── charts ├── Chart.yaml ├── templates │ ├── deployment.yaml │ ├── _helpers.tpl │ ├── hpa.yaml │ ├── ingress.yaml │ ├── NOTES.txt │ ├── serviceaccount.yaml │ ├── service.yaml │ └── tests │ └── test-connection.yaml └── values.yaml

생성된 chart가 제대로 작성이 되었는지 오류가 없는지 검사하기 위해 helm lint 명령을 사용을 하여 검사하면 됩니다.

root@master-VirtualBox:~/wordpress# helm lint mychart/ ==> Linting mychart/ [INFO] Chart.yaml: icon is recommended ​ 1 chart(s) linted, 0 chart(s) failed

helm template은 template엔진에게 templates 디렉토리에 있는 template파일(deployment.yaml, service.yaml, ingress.yaml 등)들, values.yaml과 templates/_helpers.tpl의 값을 참조하여 배포 manifest파일을 만들어 줍니다. 이 값을 확인해 보려면 아래의 명령을 사용하면 됩니다.

oot@master-VirtualBox:~/wordpress# helm template mychart/ --- # Source: mychart/templates/serviceaccount.yaml apiVersion: v1 kind: ServiceAccount metadata: name: release-name-mychart labels: helm.sh/chart: mychart-0.1.0 app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name app.kubernetes.io/version: "1.16.0" app.kubernetes.io/managed-by: Helm --- # Source: mychart/templates/service.yaml apiVersion: v1 kind: Service metadata: name: release-name-mychart labels: helm.sh/chart: mychart-0.1.0 app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name app.kubernetes.io/version: "1.16.0" app.kubernetes.io/managed-by: Helm spec: type: ClusterIP ports: - port: 80 targetPort: http protocol: TCP name: http selector: app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name --- # Source: mychart/templates/deployment.yaml apiVersion: apps/v1 kind: Deployment metadata: name: release-name-mychart labels: helm.sh/chart: mychart-0.1.0 app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name app.kubernetes.io/version: "1.16.0" app.kubernetes.io/managed-by: Helm spec: replicas: 1 selector: matchLabels: app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name template: metadata: labels: app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name spec: serviceAccountName: release-name-mychart securityContext: {} containers: - name: mychart securityContext: {} image: "nginx:1.16.0" imagePullPolicy: IfNotPresent ports: - name: http containerPort: 80 protocol: TCP livenessProbe: httpGet: path: / port: http readinessProbe: httpGet: path: / port: http resources: {} --- # Source: mychart/templates/tests/test-connection.yaml apiVersion: v1 kind: Pod metadata: name: "release-name-mychart-test-connection" labels: helm.sh/chart: mychart-0.1.0 app.kubernetes.io/name: mychart app.kubernetes.io/instance: release-name app.kubernetes.io/version: "1.16.0" app.kubernetes.io/managed-by: Helm annotations: "helm.sh/hook": test spec: containers: - name: wget image: busybox command: ['wget'] args: ['release-name-mychart:80'] restartPolicy: Never root@master-VirtualBox:~/wordpress# ​

​

helm package명령은 chart 디렉토리를 아카이브(압축) 합니다.

아카이브된 파일명은, Chart.yaml 파일의 'name_value'-'version_value'.tgz 으로 생성됩니다.

root@master-VirtualBox:~/wordpress# helm package ./mychart Successfully packaged chart and saved it to: /root/wordpress/mychart-0.1.0.tgz

​

Chart 수정하기

chart의 값을 변경 하는 방법에는 2가지 방법이 있습니다.

• value 변경 하기.
• chart 수정하기

​

우선 기본값을 확인해 보겠습니다. 조회 하는 명령어 형식은 아래와 같습니다

helm show chart 'chart이름'

​ root@master-VirtualBox:~# helm show chart bitnami/wordpress annotations: category: CMS apiVersion: v2 appVersion: 6.0.1 dependencies: - condition: memcached.enabled name: memcached repository: https://charts.bitnami.com/bitnami version: 6.x.x - condition: mariadb.enabled name: mariadb repository: https://charts.bitnami.com/bitnami version: 11.x.x - name: common repository: https://charts.bitnami.com/bitnami tags: - bitnami-common version: 1.x.x description: WordPress is the world's most popular blogging and content management platform. Powerful yet simple, everyone from students to global corporations use it to build beautiful, functional websites. home: https://github.com/bitnami/charts/tree/master/bitnami/wordpress icon: https://bitnami.com/assets/stacks/wordpress/img/wordpress-stack-220x234.png keywords: - application - blog - cms - http - php - web - wordpress maintainers: - name: Bitnami url: https://github.com/bitnami/charts name: wordpress sources: - https://github.com/bitnami/containers/tree/main/bitnami/wordpress - https://wordpress.org/ version: 15.0.14 ​

이제 값을 변경하는 방법을 알아 보겠습니다. 우선 값을 변경 하는 방법은 아래와 같이 2가지가 있습니다.

• set 옵션을 이용하는 방법

helm template --name myrelease --set replicaCount=10 ./helloworld

​

• --value 도는 -f 옵션 사용하는 방법

변경할 파라메터를 별도의 yaml파일에 전달 하고 install시 전달하는 방법입니다.

예를 들면 myval.yam 파일을 만들어 아래의 내용을 입력한 후에 아래 명령을 실행시키면 됩니다.

root@master-VirtualBox:~# vi myval.yaml name: "fromValuefile" ​ root@master-VirtualBox:~#helm install -f myval.yaml --name newrelease --dry-run --debug ./helloworld ​

두번째로 chart를 수정하는 방법에 대해서 알아 보겠습니다.

chart를 수정해서 설치하려면, repository로 부터 chart를 다운받아서 수정을 하고 수정된 chart를 가지고 helm 설치를 할 수 있습니다.

​

그럼 우선 chart를 download 해봅시다.

root@master-VirtualBox:~# helm pull --untar bitnami/wordpress root@master-VirtualBox:~# cd wordpress/ root@master-VirtualBox:~/wordpress# ls -al total 152 drwxr-xr-x 4 root root 4096 8월 9 14:46 . drwx------ 11 root root 4096 8월 9 14:46 .. -rw-r--r-- 1 root root 387 8월 9 14:46 Chart.lock drwxr-xr-x 5 root root 4096 8월 9 14:46 charts -rw-r--r-- 1 root root 1048 8월 9 14:46 Chart.yaml -rw-r--r-- 1 root root 333 8월 9 14:46 .helmignore -rw-r--r-- 1 root root 65916 8월 9 14:46 README.md drwxr-xr-x 2 root root 4096 8월 9 14:46 templates -rw-r--r-- 1 root root 5706 8월 9 14:46 values.schema.json -rw-r--r-- 1 root root 46579 8월 9 14:46 values.yaml

값을 변경하려면 value.yaml파일을 수정하고, templates를 변경하려면 teplates 디렉토리에서 수정을 하면됩니다. 필요한 파일을 수정한 후 helm install명령을 통해서 설치를 하면 됩니다.
